Choix en fonction duType d’ascenseur

Choisissez votre type d’ascenseur sans lien avec le type de bâtiment. Nous vous présentons nos recommandations en fonction des critères sélectionnés.

Choisir et continuer

Norme SIA 261

Calculez l’accélération de calcul au site prévu et déterminez ainsi la catégorie pour un ascenseur parasismique.

Zone 1a

Zone 1b

Zone 2

Zone 3a

Zone 3b

Valeur d'intérêt

Accélération du solm/s²

Valeur selon SIA 261

Coefficient de comportement2.0

Période de mode fondamental ascenseur0.0s

Période de mode fondamental immeuble0.6s

Accélération de référencem/s²

Catégorie tremblement de terre ascenseur–

Les projets situés dans des zones sismiques doivent être vérifiés par un spécialiste expérimenté en statique du bâtiment, car une analyse précise donne des valeurs moins conservatrices. Pour les bâtiments de la classe d’ouvrage III, l’adéquation à l’usage doit en outre être démontrée.

Zone de tremblement de terre

Classe d'ouvrage

Classe de sol de fondation

Dimensions

Step 1 of 0

CO I

Caractéristiques

building-tier.1.features

Exemples

Bâtiments résidentiels, de bureaux et commerciaux
Bâtiments industriels et entrepôts
Garages de stationnement
Ponts de moindre importance après un tremblement de terre (par exemple, les ponts de sentiers pédestres et les ponts utilisés à des fins agricoles et forestières, à condition qu'ils ne traversent pas des voies de circulation d'importance majeure)

CO II

Caractéristiques

building-tier.2.features

Exemples

Bâtiments plus grands
Centres commerciaux, stades, cinémas, théâtres et églises
Ponts, galeries de protection, murs de soutènement et remblais à proximité des voies de transport d'importance considérable
Bâtiments, installations et équipements pour l'approvisionnement, l'évacuation et les télécommunications d'une importance considérable

CO III

Caractéristiques

building-tier.3.features

Exemples

Hôpitaux de soins aigus, y compris les installations et les équipements
Structures, installations et équipements de protection civile d'importance vitale pour la gestion des incidents (par exemple, bases de pompiers ou garages d'ambulances)
Ponts, galeries de protection, murs de soutènement et remblais à proximité des voies de circulation ayant une importance vitale pour l'accessibilité d'une zone habitée ou d'un ouvrage de classe III après un séisme
Bâtiments, installations et équipements d'importance vitale pour l'approvisionnement, l'évacuation et les télécommunications.

Les ouvrages doivent être classés dans l'une des trois classes d'ouvrages avec le coefficient d'importance associé (norme SIA 261:16.3.1.1). Pour la classe d'ouvrage III, l'aptitude au service doit être vérifiée en plus de la sécurité structurelle. Ceci s'applique également aux composants secondaires (norme SIA 261:16.1.5).

La hauteur de la gaine z_aza est déterminée en mètres à partir de la surface d'attaque de l'action sismique (bord supérieur d'une cave rigide). Les dispositions suivantes pour les cages d'ascenseur s'appliquent aux sous-sols ou caves rigides. Le pire cas est celui où l'ascenseur accède à tous les étages et donc hza=h.

Si vous sélectionnez manuellement la catégorie sismique, nous pouvons certes recommander l’ascenseur adapté à la catégorie choisie, mais nous ne pouvons pas vérifier si celui-ci répond réellement aux exigences du site.

catégorie sismiqueAccélération de référenceMesures sur l'ascenseur

0α_d ≤ 1Standard

11 < α_d < 2.5Ajustements mineurs

22.5 ≤ α_d < 4Ajustements moyens

3α_d ≥ 4Ajustements considérables

Dès réception de l'accélération de référence, l'entrepreneur qui fournit l'ascenseur doit déterminer la catégorie sismique de l'ascenseur conformément à la norme EN 81-77 : Annexe A. L'ampleur de l'accélération de référence $a_d$ détermine les mesures à prendre sur l'ascenseur par le fabricant. Cela peut également avoir un impact sur les coûts et les dimensions de la gaine. Comme il est également impératif de tenir compte de la situation de référence pour les fixations, le type d'installation, les boulons d'ancrage (chevillés) ou les rails d'ancrage (par exemple Halfen, Hilti) doivent être déterminés et communiqués à l'entreprise dès la phase de planification.

Normes et lois

Les normes actuelles et les prescriptions légales concernant les ascenseurs influencent la conception des installations ainsi que les travaux de maintenance et d’inspection. Voici un aperçu.

Sécurité des ascenseurs existants

Les anciens ascenseurs peuvent présenter des risques de sécurité : l’absence de portes palières, une précision d’arrêt insuffisante ou l’absence de verre de sécurité entraînent régulièrement des accidents.

C’est pourquoi certains cantons ont déjà imposé par la loi l’application de certains points de la Safety Norm for Existing Lifts (SNEL). Il s’agit d’une norme de sécurité européenne pour les ascenseurs existants, qui est publiée en Suisse sous le nom de norme SIA. En l’absence de consignes de sécurité spécifiques, les exploitants d’ascenseurs sont néanmoins tenus de se conformer à l’article 58 CO.

Prescriptions légales concernant les nouveaux ascenseurs

Lors de l’installation de nouvelles installations ou d’installation de remplacement, il est nécessaire de respecter les dispositions cantonales en matière de construction, en plus des prescriptions légales de l’ordonnance sur les ascenseurs et de l’ordonnance sur les machines de la Confédération.

Mobilité adaptée aux personnes handicapées

La loi sur l’égalité pour les handicapés (LHand) s’applique:

dans les bâtiments et installations accessibles au public;
dans les habitations collectives de plus de huit logements;
dans les bâtiments comportant plus de 50 postes de travail.

Les détails concernant l’aménagement de l’accès et les dispositions d’exécution techniques sont réglementés conformément à la norme suisse SN 521500 (SIA 500), dans la législation cantonale sur les constructions et dans la norme européenne SN EN 81-70.

Dispositions en matière de protection incendie et sécurité sismique

La norme de protection incendie, ainsi que les directives de protection incendie et les règlements d’essai sont identiques dans toute la Suisse. Elles ont été adoptées et intégrées par l’Association des établissements cantonaux d’assurance incendie (AEAI). La norme SIA 261 «Actions sur les structures porteuses» s’applique dans toute la Suisse pour garantir une sécurité sismique adéquate des ascenseurs.

Fiches d'information sur les normes

Fiches d'information «Sécurité sismique des ascenseurs»
Fiche d'information
Fiche d'information

Liens complémentaires

Architecture sans obstacles | Centre suisse pour la construction adaptée au handicapés
sia | société suisse des ingénieurs et des architectes
Association des établissements cantonaux d'assurance AECA
Office fédéral de l'environnement OFEV | Informations techniques sismiques
Société Suisse du Génie Parasysmique et de la Dynamique des Structures

Détermination de la catégorie sismique

catégorie sismiqueAccélération de référence Mesures sur l'ascenseur

0α_d ≤ 1Standard

11 < α_d < 2.5Ajustements mineurs

22.5 ≤ α_d < 4Ajustements moyens

3α_d ≥ 4Ajustements considérables

Exigences pour la gaine et l'ascenseur

Exigences selon la norme EN 81-77catégorie sismique

(ne pas conclure)123

Prévention de l'enchevêtrement (pour des gaines à partir de 20 m de hauteur).xxx

Guidage d'urgence de la cabinexx

Guidage d'urgence du contrepoidsxxx

Protection de la poulie d'adhérence et de la poulie du câble par des dispositifs de retenue.xxx

Conception du système de guides et des fixations.xxx

Machinerie et commandesxxx

Installations électriques dans la gainexxx

Comportement en cas de panne de courantxx

Système de détection des tremblements de terrex

Fiches d'information «Sécurité sismique des ascenseurs»
Société Suisse du Génie Parasysmique et de la Dynamique des Structures

Portée générale de la construction sans obstacles.

Les nouvelles constructions et les projets de transformation des catégories de bâtiments suivantes doivent satisfaire aux exigences de la construction sans obstacles et, en particulier, être accessibles sans obstacle.

Bâtiments et installations mis à la disposition du public

S'applique à l'ensemble de la Suisse
comprend l'accessibilité générale et la facilité d'utilisation pour toutes les personnes, y compris celles souffrant de handicaps physiques, visuels ou auditifs, sans avoir besoin de l'aide d'autrui.
Les bâtiments généralement accessibles et ouverts à un public non spécifié, par exemple restaurants, hôtels, banques, magasins, cinémas, théâtres, musées, salles de loisirs. Installations de sport et de bien-être ;
Les bâtiments qui sont à la disposition d'un groupe spécifique de personnes, telles que les écoles, les églises et les clubs ;

Les bâtiments avec services ouverts au public.

Les bâtiments dans lesquels des services de nature personnelle sont fournis et peuvent être utilisés par un public non spécifié, tels que les cabinets médicaux, les cabinets d'avocats ;
Les zones de visite dans les bâtiments avec des lieux de travail.

Bâtiments comportant plus de 50 postes de travail, y compris les aires de visite

comprend l'accessibilité des postes de travail aux fauteuils roulants. Les aires de visite font partie des structures ouvertes au public.

Bâtiments avec appartements

Les immeubles d'habitation (également privés) à partir d'un certain nombre d'unités d'habitation conformément aux dispositions de la législation cantonale (dans certains cantons, l'accès sans obstacle est déjà obligatoire à partir de 4 ou 6 unités d'habitation). Lorsque la loi cantonale sur les constructions ne prévoit pas de réglementation, le minimum est de 9 unités d'habitation selon la loi LHand.

Bâtiments destinés aux soins et à l'assistance aux personnes.

La norme n'est pas suffisante pour les bâtiments tels que les hôpitaux, les établissements de réadaptation, les maisons d'habitation et de soins, les appartements pour personnes âgées et autres. Pour ces structures, les exigences spécifiques appropriées à la finalité prévalent.

Bâtiments destinés aux soins et à l'assistance aux personnes.

Le centre pour l'architecture sans obstacles recommande que toutes les nouvelles constructions, y compris dans le secteur de la construction résidentielle, répondent aux exigences minimales des ascenseurs de type 3. La convivialité et la flexibilité du bâtiment seront améliorées pour tous : pour les parents avec des poussettes, les personnes à vélo, les visiteurs âgés avec des déambulateurs ou pour le transport de matériaux.

Ascenseur minimal dans les conversions

Capacité: 450 kg / 6 Pers.

Une personne avec un fauteuil roulant (personne accompagnante possible uniquement de façon limitée) ou un déambulateur.

Cabine (L x P) :

1.00 m x 1.25 m

Application

Cette cabine ne peut être utilisée que dans des bâtiments existants et uniquement si la conception structurelle et le plan du bâtiment ne permettent pas l'installation d'une cabine de type 2.

Cette dimension exclut l'utilisation de fauteuils roulants plus grands, notamment les fauteuils roulants électriques.

Ascenseur pour petits bâtiments

Capacité: 630 kg / 8 Pers.

Une personne avec un fauteuil roulant ou un déambulateur et une autre personne.

Cabine (L x P) :

1.10 m x 1.40 m

Application

Selon la norme SIA 500, cette taille de cabine s'applique au minimum dans les nouveaux bâtiments et les transformations de petite taille (pour les dérogations, voir le type 1).

En cas de trafic de personnes élevé, et en extérieur.

Capacité: 1000 kg / 13 Pers.

Une à deux personnes avec un fauteuil roulant ou un déambulateur et une autre personne.

Cabine (L x P) :

1.10 m x 2.10 m

Application

Cette taille de cabine est considérée comme un minimum pour les espaces extérieurs et là où le trafic public est important (par exemple les gares).

La profondeur de la cabine de 2,10 m permet d'utiliser des dispositifs de traction pour fauteuils roulants, des scooters électriques, des fauteuils roulants extra-longs ainsi que des civières de sauvetage.

Pour les bâtiments spéciaux, le type 3 est considéré comme la taille minimale de l'ascenseur.

Ascenseur accessible en coin

Capacité: 1000 kg / 13 Pers.

Une personne avec un fauteuil roulant ou un déambulateur et d'autres personnes.

Cabine (L x P) :

1.40 x 1.60 m / 1.60 x 1.40 m

Application

Cette taille de cabine est considérée comme un minimum lorsque l'accès est requis sur plusieurs côtés. Il est également possible de disposer de portes sur trois côtés.

Avec cette taille, une rotation de 90° pour sortir par la deuxième porte est possible avec le fauteuil roulant électrique.

Ascenseur avec espace de rotation suffisant

Capacité: 1275 kg / 17 Pers.

Une personne avec un fauteuil roulant ou un déambulateur et d'autres personnes.

Cabine (L x P) :

1.40 x 2.00 m / 2.00 x 1.40 m

Application

Cette taille de cabine offre un espace de rotation adéquat pour les personnes en fauteuil roulant électrique et celles avec un déambulateur.

Embarquement traversant: accès sur deux côtés

Capacité: 630 – 1000 kg / 8 – 13 pers.

Pour l’utilisation, voir type 3 / type 2

Cabine (L x P) :

1.00 m x 1.25 m

Application

Cette taille de cabine offre un espace de rotation adéquat pour les personnes en fauteuil roulant électrique et celles avec un déambulateur.

Surface de mouvement, éléments de commande et systèmes de lignes de guidage

Exigences concernant la surface de mouvement selon la norme SIA 500

Une surface de manœuvre non inclinée est nécessaire devant la porte palière pour entrer et sortir. Elle doit mesurer au moins 1,40 m x 1,40 m, être centrée sur la lumière de porte et utilisable sans restriction (image 1).
Dans la construction de logements, la profondeur de l’espace de manœuvre devant la porte palière peut être réduite à 1,20 m. En cas de descente d’escalier située à l’opposé, une distance de sécurité d’au moins 1,40 m doit toutefois être impérativement respectée (figure 1).
Entre les portes palières et les descentes d’escalier disposées latéralement, une distance d’au moins 0,60 m est nécessaire. Selon la norme SIA 500, la liaison la plus courte entre la sortie d’escalier et le bord extérieur de l’encadrement de porte doit être déterminée comme dans l’exemple (image 2).

Commande à l’étage / sur le palier

La distance entre la touche d’appel et les angles de la pièce ou les escaliers doit être d’au moins 0,70 m (figure 3).
Les émetteurs d’ordres ne doivent pas être en retrait de plus de 0,25 m dans une niche ou dans un encadrement de porte.

SIA500 Guidelines: Bewegungsfläche und Absturzgefahr

Figure 1: surface de mouvement et risque de chute

Figure 2: distance par rapport aux descentes d’escalier latérales

Figure 3: distance entre les angles de la pièce ou les escaliers

Image 4 : Directive pour le bouton d’appel d’un ascenseur

Dispositions légales

Loi fédérale

Loi sur l'égalité pour les personnes handicapées (LHand).

Cantonale et communale

Dispositions cantonales - Architecture sans obstacles | Le Centre suisse

Fiche d'information

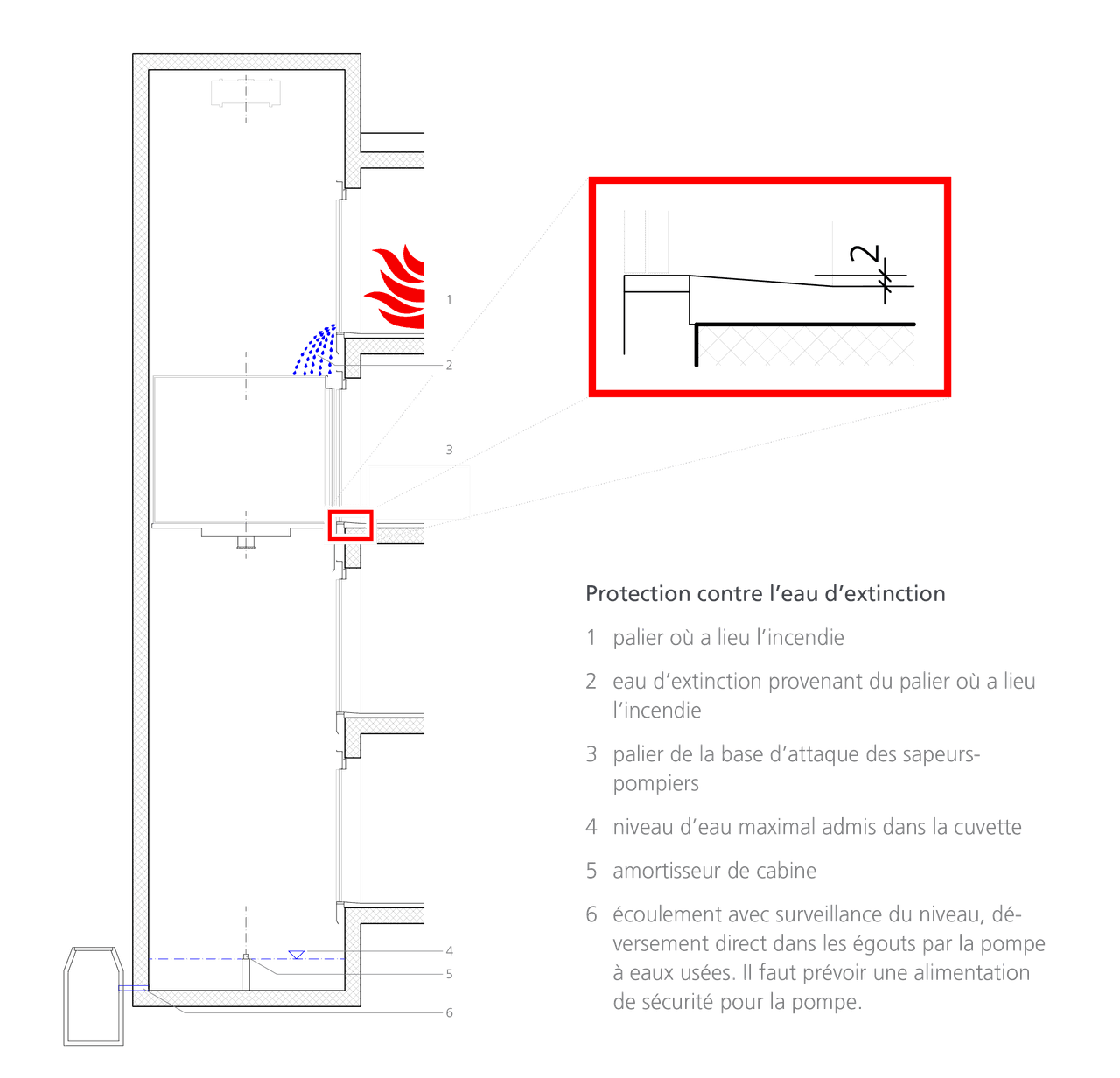

Aperçu des ascenseurs pompiers

Selon le concept de desserte, les bâtiments et installations doivent être équipés d’un ou de plusieurs ascenseurs pompiers. Les immeubles doivent être équipés d’ascenseurs pompiers.

Qu'est-ce qu'un immeuble de grande hauteur ?

Il n'existe pas de définition officielle d'un immeuble de grande hauteur. La plupart des codes de construction cantonaux, ainsi que les codes d'incendie suisses, entendent par là un bâtiment d'une hauteur supérieure à 30 mètres.

La hauteur totale est la plus grande différence de hauteur entre le point le plus haut de la charpente du toit et les points à l'aplomb de celui-ci sur le terrain déterminant. Les points les plus élevés de la charpente du toit sont la hauteur du faîtage dans le cas des toits en pente et la surface du toit ou la surface du toit au-dessus de la partie la plus basse du terrain concerné dans le cas des toits plats.

Sections de bâtiment

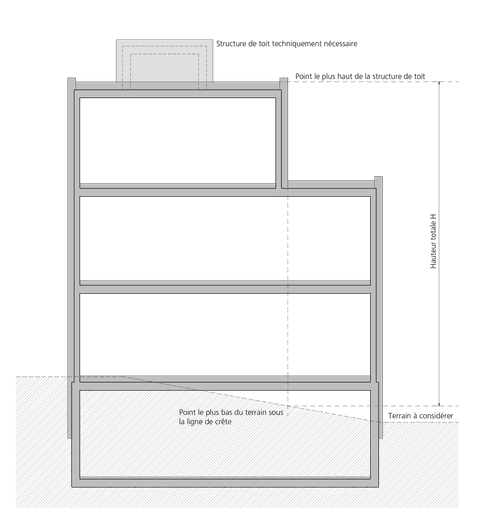

Toit plat

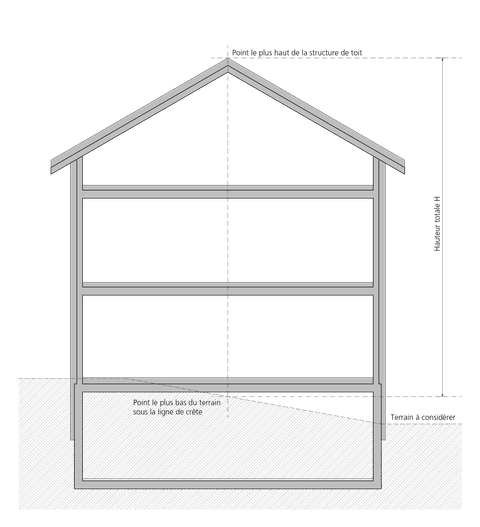

Toit en pente

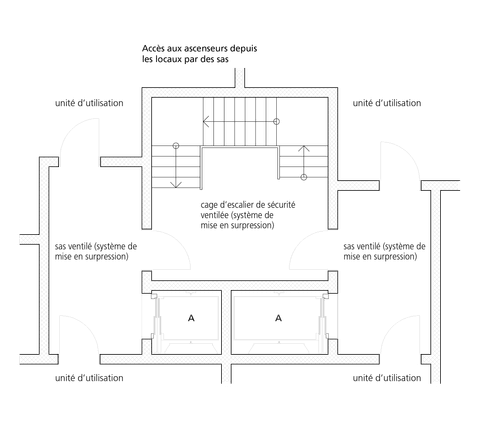

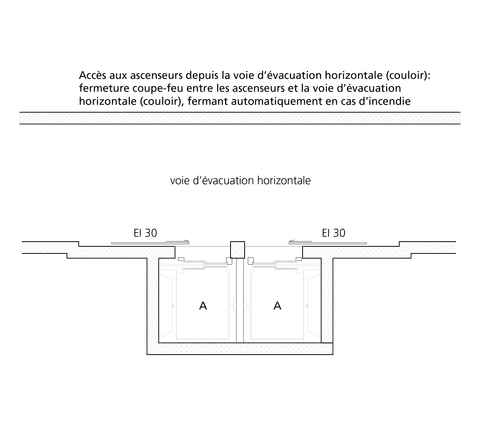

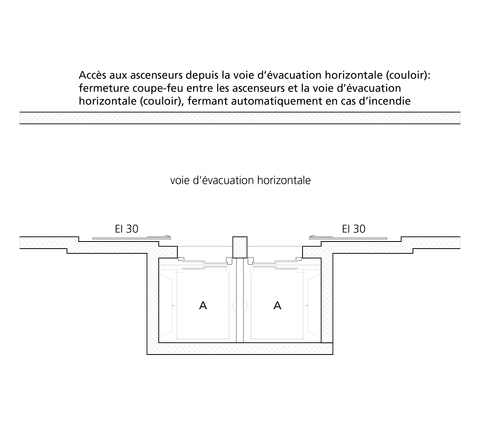

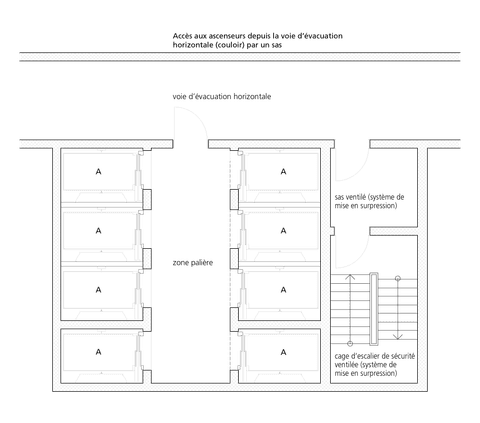

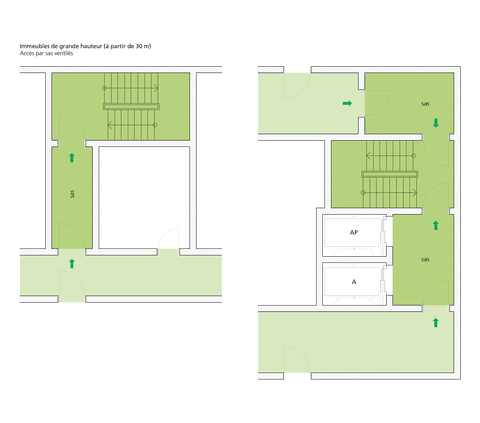

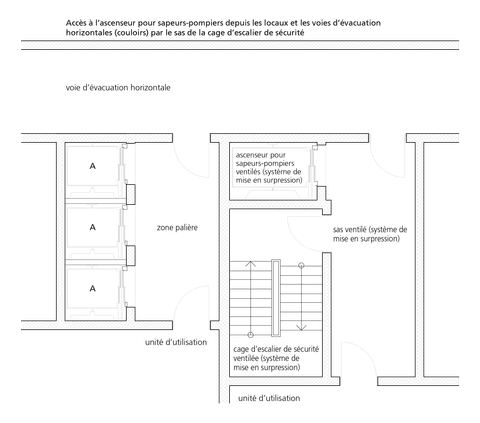

Conceptions et dessins

Fiche d'information
Directives et lois | Ascenseurs Schindler SA

Schindler 3000

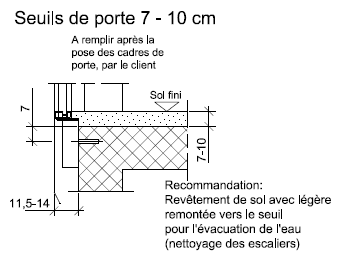

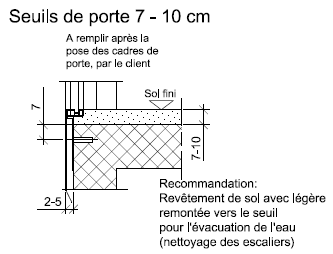

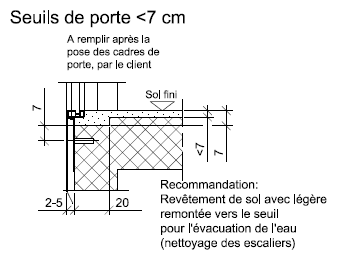

Télescope T2: ouverture latérale en deux parties

Cadres

Façades

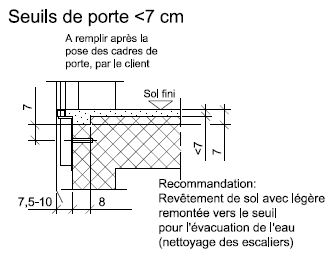

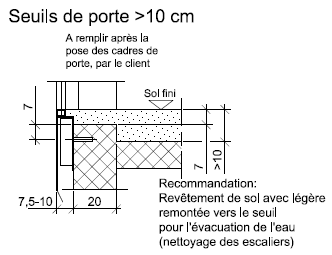

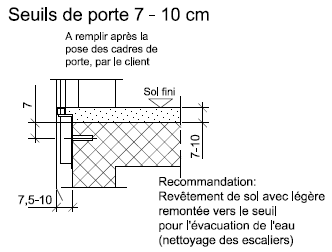

Schindler 5000

Télescope T2: ouverture latérale en deux parties

Cadres

Façades

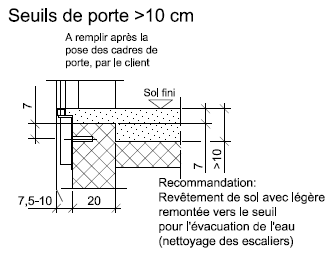

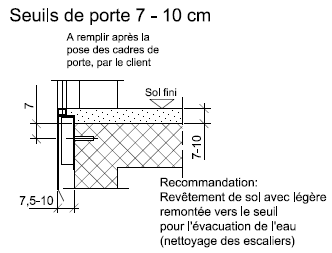

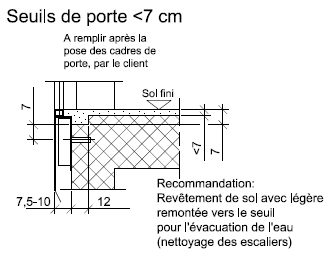

Central C2: ouverture centrale en deux parties

Cadres

Façades

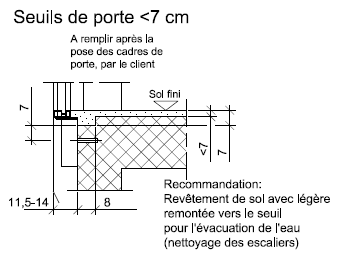

Schindler 6000

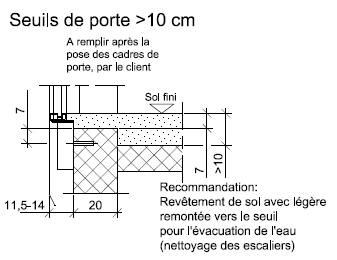

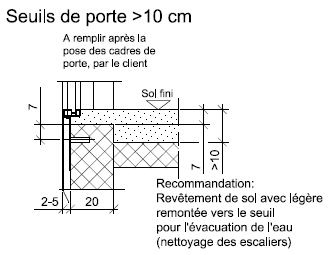

Télescope T2: ouverture latérale en deux parties

Cadres

Façades

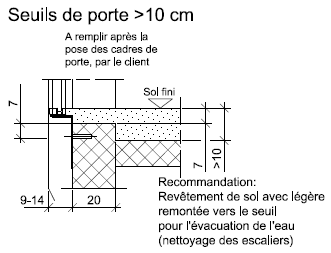

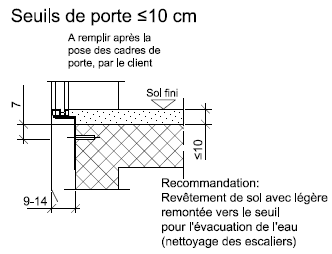

Central C2: ouverture centrale en deux parties

Cadres

Façades

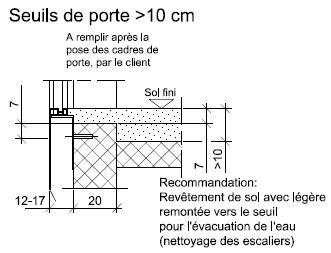

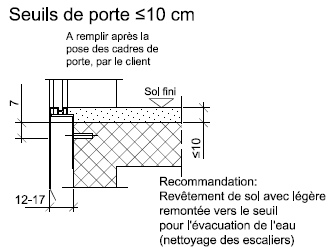

Central C4: ouverture centrale en quatre parties

Cadres

Façades

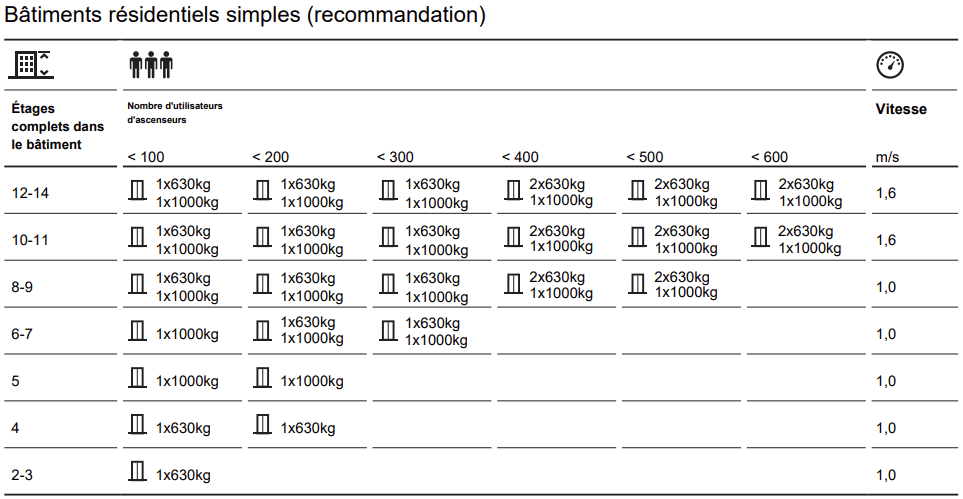

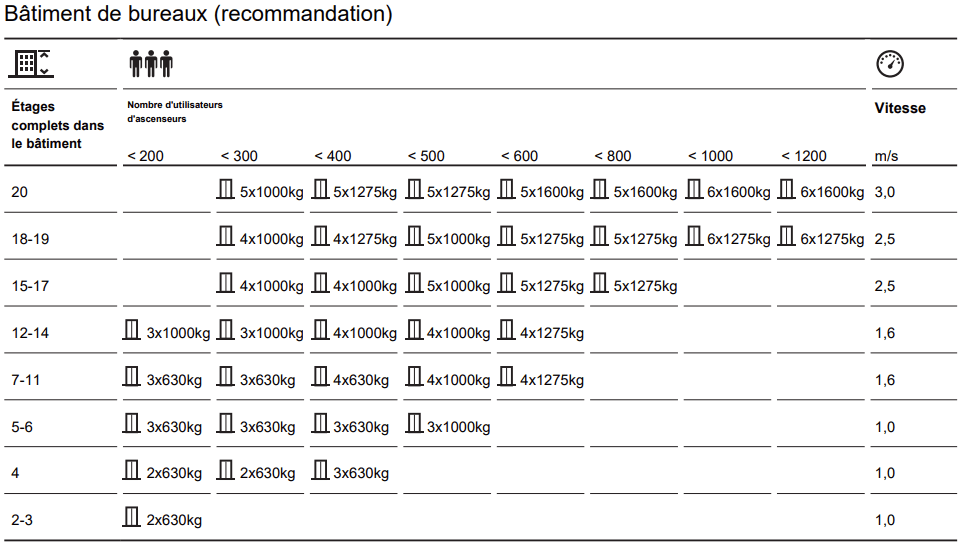

Calcul du trafic

La tâche principale des ascenseurs est d'assurer une gestion efficace du trafic, c'est-à-dire de répondre aux besoins de transport des passagers et des marchandises, de manière à atteindre une performance de transport maximale tout en offrant la meilleure qualité de service possible. Une analyse du trafic examine les performances d'un groupe d'ascenseurs, en émettant des hypothèses sur la situation de trafic attendue. Les caractéristiques de performance les plus importantes sont la capacité de transport et le temps d'attente. Des résultats fiables et comparables en matière de performance sont obtenus grâce à des simulations de référence qui reflètent le comportement réel attendu d'un groupe d'ascenseurs sur une large gamme d'analyses de trafic.

Si vous avez besoin d'une analyse du trafic pour votre projet, nous mettons volontiers notre expertise à votre disposition.

Pour estimer la capacité d'ascenseur nécessaire à votre projet de construction, vous pouvez vous référer aux valeurs du tableau ci-dessous.

Pour la planification d'objets plus importants tels que des immeubles commerciaux de grande hauteur, des hôtels ou des hôpitaux, la mise en œuvre de simulations assistées par ordinateur pour les différents types de trafic est essentielle. De telles analyses fournissent au planificateur des chiffres clés pouvant être utilisés pour évaluer qualitativement la gestion du volume de trafic.

Factsheet calcul du trafic
